Карданная передача ПК46

Карданная передача

/
с НДС 20%

Описание

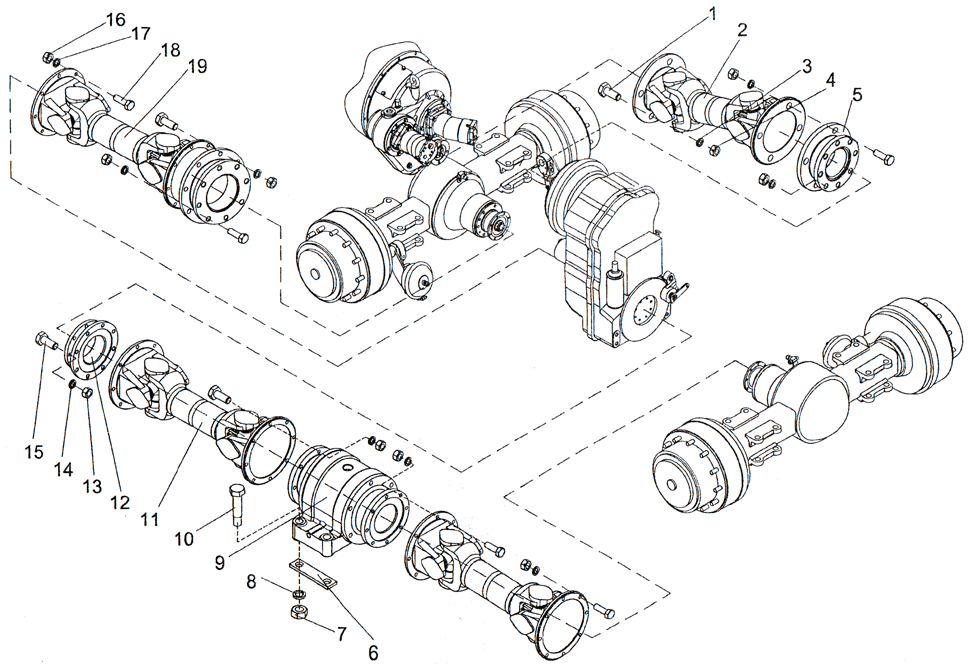

ПК46.16.00.000 Карданная передача ПК46
Поз.	Обозначение	Наименование	Кол.	Масса
1	027.11.50.014	Болт карданный	8	0,456
2		Вал карданный КИС 0106860-04	1	11,5
3		Шайба 14.65Г.019 ГОСТ 6402-70	8	0,035
4	027.13.22.314	Гайка	8	0,2
5	ПК46.16.00.006	Проставка	1	2,0
6		Вал карданный 151-2201010 -10	1	64,8
7	ПК46.16.00.008	Планка	2	0,7
8		Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70	4	0,4
9		Шайба 20.65Г.019 ГОСТ 6402-70	4	0,05
10	ПК46.16.00.010	Опора промежуточная	1	48,8
11	ПК46.16.00.004	Болт	4	0,92
12	ПК46.16.00.020	Вал карданный	1	32
13	ПК46.16.00.007	Проставка	2	5,2
14	027.13.22.312	Гайка	16	0,528
15		Шайба 12.65Г.019 ГОСТ 6402-70	24	0,08
16	027.11.50.012	Болт карданный	16	0,816
17	027.13.22.309	Гайка	48	0,48
18		Шайба 10.65Г.019 ГОСТ 6402-70	16	0,032
19	027.11.50.009	Болт карданный	48	1,1
20		Вал карданный 375-2202010-02	1	23,0
Общий вес, кг				161

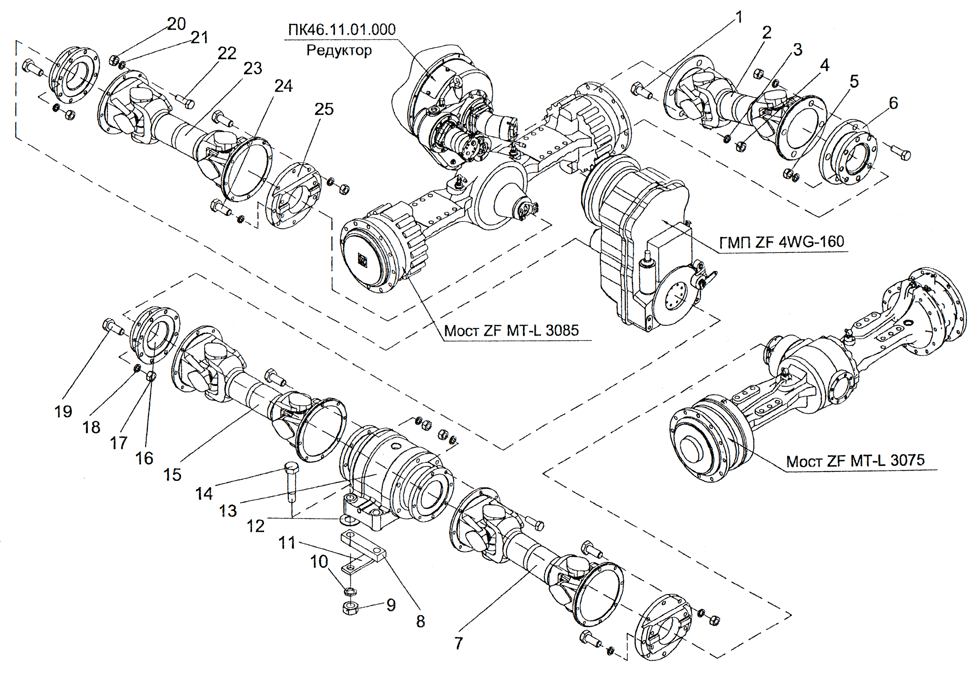

ПК46.16.10.000 Карданная передача
1	027.11.50.014	Болт карданный	8	0,456
2		Вал карданный КИС 0106860-04	1	11,5
3		Шайба 14.65Г.019 ГОСТ 6402-70	8	0,035
4	027.13.22.314	Гайка	8	0,2
5		Гайка М10-6Н.8.019 (S16) ГОСТ 5915-70		0,012
6	ПК46.16.00.006	Проставка	1	2,0
7		Вал карданный 151-2201010 -10	1	64,8
8	ПК46.16.00.005	Планка	2	2,2
9		Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70	4	0,4
10		Шайба 20.65Г.019 ГОСТ 6402-70	4	0,05
11	ПК46.16.00.008	Планка	2	0,7
12	027.14.11.039	Шайба	6	0,005
13	ПК46.16.00.010	Опора промежуточная	1	48,8
14	ПК46.16.00.004	Болт	4	0,92
15	ПК46.16.00.020	Вал карданный	1	32
16	ПК46.16.00.007	Проставка	2	5,2
17	027.13.22.312	Гайка	16	0,528
18		Шайба 12.65Г.019 ГОСТ 6402-70	16	0,08
19	027.11.50.012	Болт карданный	16	0,816
20	027.13.22.309	Гайка	44	0,48
21		Шайба 10.65Г.019 ГОСТ 6402-70	64	0,032
22	027.11.50.009	Болт карданный	44	1,1
23		Вал карданный В160-2202010	1	23,0
24	ПК30.16.00.005	Болт карданный	12	0,023
25	ПК30.16.00.001	Проставка	2	2,1
Общий вес, кг				155
