Система отопления и вентиляции на Т10М / Б10М

/
с НДС 20%

Описание

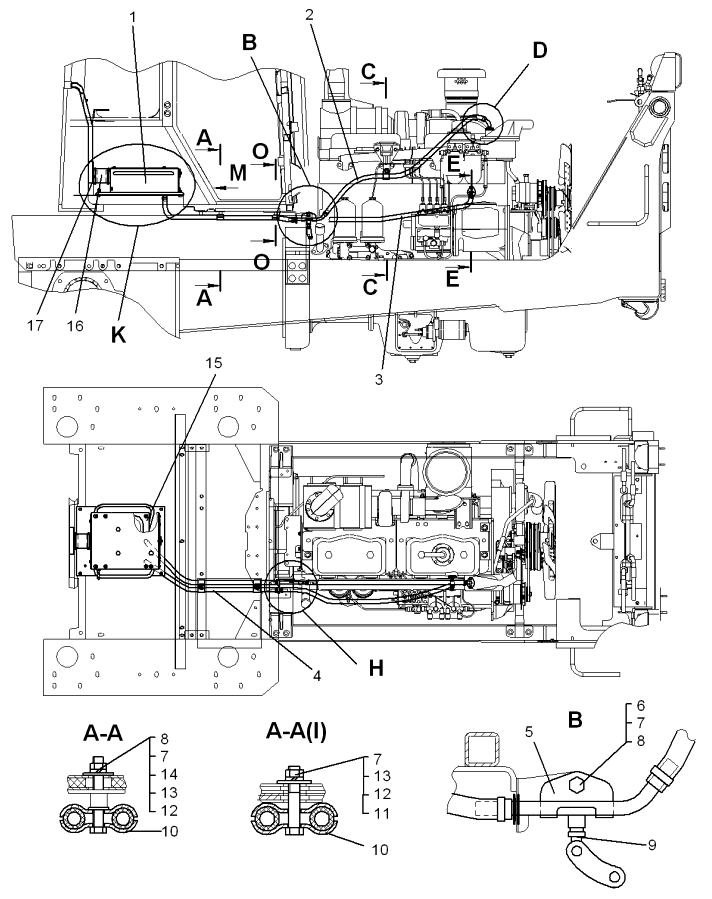

Система отопления и вентиляции на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
	64-47-31СП 64-47-31-01СП ¹ 64-47-31-03СП ³ 64-47-32СП ² 64-47-32-01СП ^{2, 1} 64-47-32-04СП ^{2, 3}	Система отопления и вентиляции	1
1	64-47-158СП 64-47-172СП ²	Установка отопителя «ZENITH 8000» Установка отопителя и воздуховодов	1 1
2	700-46-2123-02	Рукав	2
3	700-46-2123-03	Рукав	1
4	700-46-2123-10	Рукав	2
5	50-47-137СП	Патрубок	1
6	-	Болт M12-6g×25.58.019	2
7	-	Шайба 12 ОТ 65Г 09	8, 4 ², 4 ⁴
8	3135-1	Шайба	1, 3 ²
9	-	Кран ПС 7-2	1
10	50-60-230	Прижим	4
11	28648 ⁴	Болт	1
12	—	Гайка М12-7Н.6.019	2
13	31372	Шайба	2, 3 ²
14	-	Болт M12-6g×80.58.019 ²	2
15	64-47-171 ⁴	Пластина	1
16	VINI DN-80	Рукав гибкий ∅80 L=130мм	1
17	-	Хомут червячный SGT 70-90/9	2
I - Для трактора с механической трансмиссией.
¹ Для тропиков. Детали поз. 2-6. 8-14 для тропиков не устанавливаются. ² Для трактора с гидромеханической трансмиссией. ³ При установке подогревателя Thermo 90 STD Webasto. ⁴ Для трактора с механической трансмиссией.

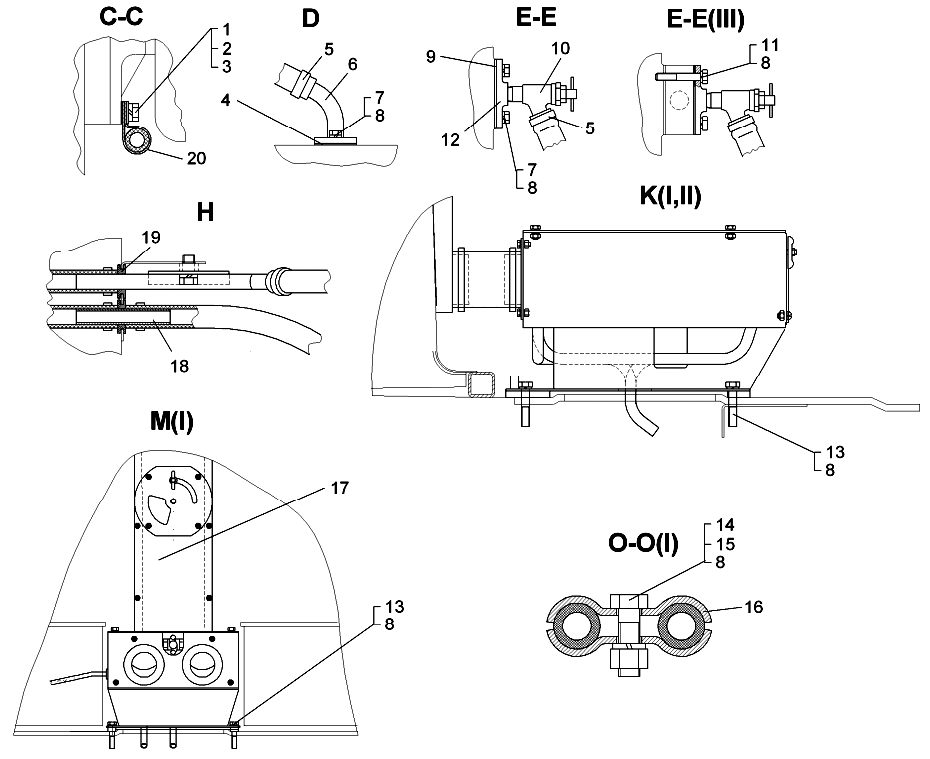

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	-	Болт M12-6g×25.58.019
2	-	Шайба 12 ОТ 65Г 09	8, 4 ², 4 ⁴
3	31372	Шайба	2, 3 ²
4	700-40-2969	Прокладка	1
5	-	Хомут червячный SGT 20-32/9	8
6	50-47-111 СП	Патрубок	1
7	-	Болт M8-6g×20.88.35.019	4
8	-	Шайба 8Т 65Г 09	4
9	40984	Прокладка	1
10	-	Кран ВС-11	1
11	-	Болт M8-6g×50.58.019 ³	2
12	50-47-31	Фланец	1
13	-	Болт M12-6g×45.58.019 ⁴	4
14	-	Болт M12-6g×40.58.019 ⁴	1
15	-	Гайка М12-7Н.6.019	2
16	50-60-230	Прижим	4
17	64-47-159СП ⁴	Установка воздуховодов	1
18	64-47-106-01	Трубка	1
19	41879	Кольцо	2
20	700-41-3022	Хомутик	1
I - Для трактора с механической трансмиссией. II - Для тропиков. III - При установке подогревателя Thermo 90 STD Webasto.
¹ Для тропиков. Детали поз. 2-6. 8-14 для тропиков не устанавливаются. ² Для трактора с гидромеханической трансмиссией. ³ При установке подогревателя Thermo 90 STD Webasto. ⁴ Для трактора с механической трансмиссией.
